你的机械压力表可根据您的应用测量各种压力。而且不只是正压。对既能测量正压又能测量负压的压力表也有要求,也称为具有复合量程或刻度的压力表。
带真空量程的压力表只能测量负压。有些压力表只能测量正压强。通常情况下,这些包括表盘上的大气压为零,通常称为压力表的压力。
然而,有时对使用绝对零度作为压力点的压力表有要求。这些被称为绝对量规。
如果你没有选择合适的压力来测量,即正表压力,绝对压力或负压,称为真空,你的压力表可能不会为你提供所需的“可读”压力刻度。
我们的客服团队接听了很多关于压力的电话。有时客户会要求测量压力和绝对真空的压力表。
本文将带您了解绝对压力、表压、负压或真空和复合压力,以帮助您更好地了解它们的区别。还讨论了数字仪表和传感器以及可用的绝对量程。继续阅读以了解更多!
绝对压力-绝对压力发生在完全没有空气的情况下。只有这样,一个完美的或完全的真空才会产生。没有负的绝对压强。当测量压力时,无论大气压力或大气压如何,它都是相同的,不会波动。
表压—以环境压力为基准,大于大气压力或大气压的正压力。
真空—以环境压力为基准,低于大气压力或大气压的负压。
通常,机械压力表是在大气压力下测量和校准的,也称为大气压或大气压表压。在海平面上,大气压是30英寸汞柱或14.7磅每平方英寸(psi)。
有趣的是,气压随海拔不同而变化。它也随着天气的变化而变化。下雨天,气压下降。相反,在天气晴朗的日子里,气压升高。
在极端条件下记录的气压高达25.9英寸汞柱。因此,当压力表制造商校准压力表时,它是根据当天的气压或大气压力进行校准的,这可能会随着时间的推移而变化。
在上述极端天气条件下,当在海平面上校准带有密封外壳的压力表(不排放到当地大气中)或在大气压为25.9英寸的地方安装30英寸汞柱时,压力表精度将受到4.1英寸汞柱或+/- 2 psi的影响。
通常,大气压力的变化不会对客户购买经大气压力或表压校准的机械压力表的决定产生不利影响。
根据NOAA(美国国家海洋和大气管理局)的数据,平均气压为29.92英寸汞柱。通常,压力仪器使用30英寸汞柱或等效的测量单位作为标准。
如果需要绝对压力仪表,有什么可用的?
有几个选择:
提醒一下,机械压力表是按当天的大气/气压校准的。当需要绝对机械压力表时,通常一个简单的可接受的选择是在大气压下校准压力表,然后在零压力下,偏移指针14.7 psi高档。

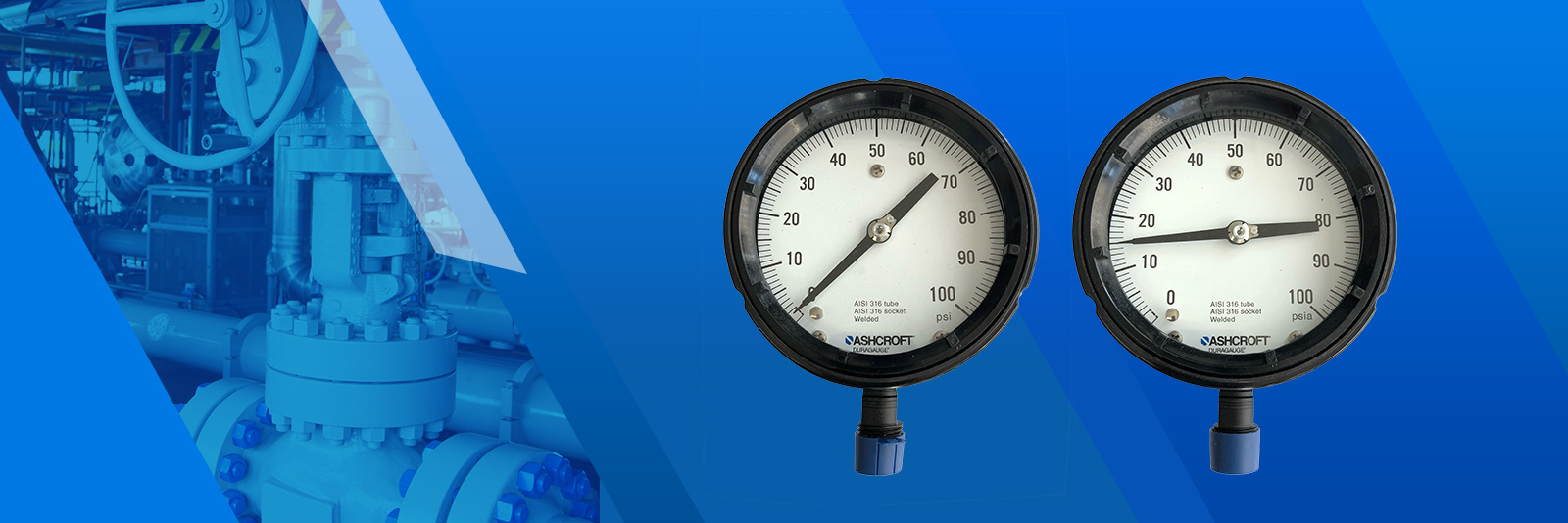

虽然不是具有隔离压力室的真正绝对压力表,但这种选择通常是可接受且经济的选择。参见下面的图1和图2,了解指示表压力的压力表和带有上述偏移指针的绝对压力表的示例。
图1和图2:
图1:采用标准0/100 psi表压力图2:在0/100psia绝对压力下
虽然有些仪表提供了一个孤立的腔室,使他们真正的绝对仪表,他们是昂贵的,不是一个受欢迎的选择。
传感器技术数字式压力表换能器可以提供真正的绝对压力范围。应用包括半导体、汽车、越野的车辆以及天然气设备。
测量负压,即低于大气压力或大气压的压力的压力表称为真空压力表。该压力表在大气压下校准,只能读取负压或真空。这仅仅意味着被测量的压力低于大气压力。
真空压力表表盘通常逆时针读。压力表指针逆时针旋转,随着真空度的增加,压力表被施加到压力表上。所以,在一个标准的270度弧度刻度盘上,压力会在270度范围内。
图3:
图3:真空压力表
复合压力测量正、负(真空)压力。仪表读数表压只有正压,如果对压力表施加全真空,通常不会损坏。但是,如果要求仪表表盘同时显示正负压,则考虑使用复合压力表。
测量正压时指针顺时针移动,测量负压时指针逆时针移动。
图4:
图4:复合压力表
在什么情况下需要测量绝对压力、真空压力或复合压力?有许多应用程序需要这些度量。
当您需要不受大气压力影响的测量时,通常使用带有隔离仪器传感器的绝对压力仪表。它们可以在气象站中测量气压,也可以在使用气压计算海拔的应用中找到。
具有非隔离传感器的绝对压力表,通常是波登管,用于包括炼油厂,石化厂和化工厂在内的市场。
真空表需要一个真空泵来释放压力。需要该系统的应用包括热泵、制冷、检漏设备和空调系统。
复合压力表可用于测量加压管道中的泄漏,或用于低压应用,如HVAC系统,实验室测试室或任何需要读取正压和负压的应用。
现在您已经了解了不同类型的压力测量,让我们帮助您找到适合您的应用的压力表范围。联系我们的专家,讨论您的流程和测量需求。
