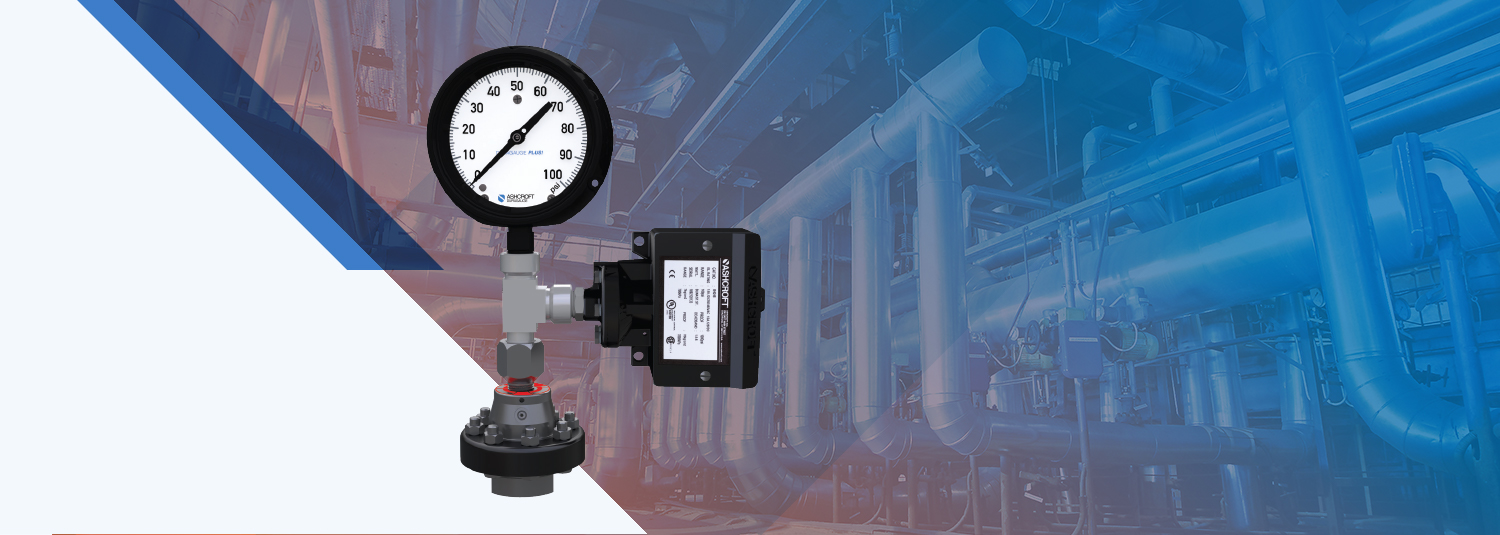

压力仪表安装组件的选择似乎是压倒性的。有无数的组合和产品，每个都有自己的配置，这取决于你如何使用它们。您可能想知道如何获得合适的程序集来满足项目的需要，或者甚至想知道如何在第一时间开始寻找。
在我从事过程工业的十年中，我挑选了一些研究压力仪器安装组件时需要考虑的最佳实践。所有这些都可以帮助保护您的设备，并确保流程成功。本文将重点介绍您在选择正确的程序集时应该考虑的五个首要因素。
你需要什么压力仪表安装组件?
您可能已经开始搜索并发现了各种压力仪表安装组件的变体，那么如何找到适合您的呢?你应该从询问你希望完成什么，你的项目需要高效和准确开始。这些只是你在购买前要记住的几个主要考虑:
1.温度误差最小化
如果您需要帮助防止或减少温度读数错误，有一些解决方案。小容量的街道配件将减少装配内部的整体填充量，最大限度地减少填充液的热膨胀对组件精度的影响。典型的街道设施不是小容量的。当选择街道配件时，寻找一个能使内部体积最小化的配件。阿什克罗夫特仪表三通用于组件，标准配备低体积设计。
此外，还应尽量减少使用的接头数量，并确保所有的仪表接头尺寸相同(例如，所有接头尺寸为1 / 2 NPT或1 / 4 NPT)。温度误差也通过使用紧凑的仪表三通或十字配件最小化。这就消除了“门柱”配置的需要，后者体积庞大，价格昂贵，易于损坏。
的使用紧凑型三通或十字连接件减少了组件的内部体积，并减少了温度误差所附文书的。当工艺温度升高时，可以考虑采用专门设计的降低温度的虹吸管。一些虹吸管可以将工艺温度从800华氏度/427摄氏度降低到低于150华氏度/66摄氏度。另一种消散过程温度的方法是用最小的毛细管长度。一根6英寸长的毛细管能够将工艺温度降低到仪器的温度从750华氏度/300摄氏度到低于100华氏度/38摄氏度。
2.选择适当的范围
当标称仪表量程相似时，多仪表组件，特别是压力表/开关组合，工作最佳。当组装多台仪器时，选择尽可能接近的范围．理想情况下，仪表指针的操作范围应该是满量程压力范围的中等量程。在某些情况下，这可能是不可能的。例如，相对于指示仪表上的压力范围，组件可能需要在非常低的压力下驱动开关。
在这种情况下，确保低压仪表的压力超过其他仪表的指示范围，或使用限压装置或PLV(限压阀)来保护它。
3.选择正确的填充流体
甘油是单仪器安装最常见的填充液。然而，小容量配件和许多类型的配件都有狭窄或狭窄的路径。在这些应用中，最好不要使用像甘油这样的粘稠液体(通常是1300 cst)。使用稀释剂，如硅胶(通常是10到50cSt)。
如果工艺介质是强氧化剂，最佳做法是使用惰性填充流体如卤烃为了安全。此外，在选择填充液时要考虑工艺温度。灌装如甘油的温度限制为0°F至400°F(-18°C至204°C)。硅的温度限制是-40°F到500°F(-40°C到260°C)。其他填充液可以满足超出这些限制的工艺温度或特殊应用服务。
4.防止振动和脉动
如果安装在靠近泵系统的地方，压力的脉动会磨损仪器，使其难以获得正确的读数。同样，振动也会影响可读性。为了延长压力表的使用寿命，考虑使用液位计。充液抑制了工艺振动和脉动的影响。注液压力表通常标准配备一个节流装置，进一步抑制脉动或工艺压力波动的影响。
另一种液体填充计是湿式运动计阿什克罗夫特的加上!性能．这是一个干表的情况下，工作就像一个液体填充压力表没有液体填充头痛。使用附件，如压力缓冲器，毛细管和脉动阻尼器是有效的抑制压力脉动的影响。
5.确保仪表和隔膜密封或隔离环是兼容的
基于膜片的尺寸和灵活性，隔离器可以感知并传输到附加仪器的压力存在物理上的限制。被测量的范围必须高于最小值隔离器。要找到仪器与隔离器的兼容性，请查看我们的最小/最大指南．当多个仪器连接到一个隔离器上时，最小压力范围可能不同。对于接近这些最小量程的多个仪器组件，最好与制造商确认该组件将正常工作．
有哪些安装组件选项可用?
接下来，让我们看看有什么可用的。随着时间的推移，我了解到，不同的安装组件选项的标签和识别在行业中不同的制造商，并没有一个标准的识别系统。您可以查看我们的选择我们的宣传册上有压力仪表组件．
在阿什克罗夫特,我们组装编码指南是一个全面的资源描述我们的每一个不断增加的变化。它包括对组件的描述，根据方向和连接大小的方便查找，还包括正确编码和排列安装组件的说明。
一旦你选择了你需要的，考虑以下选项:
焊接到隔离器上的仪表
仪表焊接创建一个篡改和防泄漏组装，当绝对泄漏完整性对您的过程的安全操作至关重要时使用。焊接的表面必须是类似的材料。直接连接到隔离器上的仪器可以焊接，带有毛细管或虹吸的组件可以在每个连接处焊接。某些配件(如三通、接头)不能焊接，减振器、阻尼器或plv也不能焊接。
篡改明显的密封胶
篡改配件可能会破坏组件内部的填充流体，导致仪器读数不准确或造成设置值不必要的变化。在组件的每个螺纹连接处涂上颜色鲜艳、有明显篡改痕迹的密封胶，可以向操作人员发出信号，告知他们不应调整这些接头，如果出现精度问题，可作为快速诊断检查。
垂直管道弯头
当仪器安装在垂直管道上时，考虑在隔离器上安装一个弯头，以提高仪器的可读性。
我知道安装约束有时需要定制配置，而标准组装产品没有涵盖这些配置。您可能需要更长的配件，角度连接器或特殊的仪器方向，以确保仪器可读，并组装不会干扰附近的设备。对于我们的指南中没有包括的组件，您可以随时求助于Ashcroft来帮助设置一个定制的压力仪器安装组件，以完美地满足您的需求。
我们不想给你压力，但我们有更多信息。
既然您已经了解了可用的乐器组件以及它们可以用于什么用途，那么您的购物将有望变得更容易。如果您想了解更多信息，请查看我们的网络研讨会了解更多有关压力仪表安装组件的信息．
别忘了，你永远都可以联系我们有任何问题或顾虑。我们在Ashcroft的行业专家可以帮助你回到正轨。
我们的网站还提供产品信息页，白皮书，规格表，材料选择指南，视频，和许多其他工具来回答您所有的仪器问题。让我们成为您的一站式商店压力工具！
